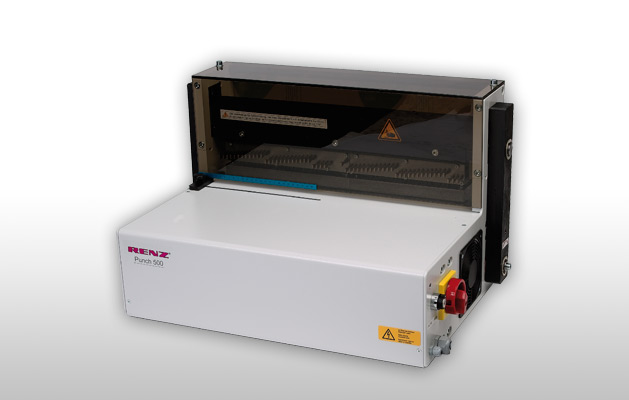

Professionelle Hochleistungsstanzmaschine. Vielseitiges Stanzsystem zur Block- und Kalenderproduktion.

  • Stanzwerkzeuge für Drahtkamm-, Plastik-, Spiralbindung und Kalenderproduktion erhältlich.
  • Sonderstanzwerkzeuge für Punch 500 ES und Punch 500 HD auf Anfrage erhältlich
  • Schneller Werkzeugwechsel
  • 2-teilige Stanzwerkzeuge für Block- und Kalenderproduktion erhältlich
  • Höchste Formatflexibilität durch QSA-Technologie(1)
  • Verarbeitung gemischter Materialien möglich
  • Horizontale Papieranlage
Maximum:
Breite

Breite
500 mm

Stanzstärke bis <sup>(1)</sup>

Stanzstärke bis (1)
4.0 mm

Leistung:
Mechanische Taktleistung per Stunde

Mechanische Taktleistung per Stunde
3.000

Max. gestanzte Blätter per Stunde

Max. gestanzte Blätter per Stunde
36.000

Die Leistungsangaben basieren auf einer Papiergrammatur von 80 gr./m² und sind abhängig von Produkt, Arbeitsumfeld und Bediener.

(1) Abhängig von Stanzwerkzeug und Stanzart.

Standard Stanzwerkzeuge(A) mit einer Arbeitsbreite von 500 mm für Punch 500 Serie. Hochleistungsstanzwerkzeuge(B) können mit Standard- oder Sonder-Stanzlochmuster angefertigt werden. Ein verstellbarer Anschlag ist ebenfalls erhältlich. Diese Werkzeuge können nur mit der Punch 500 ES und Punch 500 HD verwendet werden.

2-teilige Stanzwerkzeuge mit Daumenloch ermöglichen Block- und Kalenderstanzung, ohne zusätzliche Investition in ein zweites Stanzwerkzeug.

Die QSA-Technologie (Quick Size Adjustment) erlaubt das sekundenschnelle Ausschalten der Stanzstempel ohne Ausbau des Werkzeugs.(1)

Die Modelle Punch 500 ES und Punch 500 HD sind mit verstellbaren Zugarmen ausgestattet. Dadurch können Standard- und Professionelle Punch 500 Werkzeuge verwendet werden. Hochleistungsstanzwerkzeuge können mehrfach nachgeschliffen werden.

Mikroschalter löst den Stanzvorgang automatisch aus, sobald Papier angelegt wird. Dies ermöglicht eine höhere Produktivität.

Logistiktisch: Optionales Gestell und Logistiktische für effizientere Arbeitsabläufe und Leistung.

Punch 500 und Punch 500 ES benötigen das Gestell (C) und die Logistiktische (D)

Punch 500 HD benötigt nur die Logistiktische (D)

Mechanische Taktleistung per Stunde 3,000
Min. Stanzbreite 60 mm mit Fußschalter
105 mm mit Mikroschalter
Max. Stanzbreite 500 mm
Min. Länge ungestanzte Seite 60 mm
Max. Länge ungestanzte Seite 800 mm
Max. Stanzstärke 4 mm (1)
Stanzvorgang Mikroschalter oder Fußschalter
Erhältliche Stanzwerkzeuge 3:1, 2:1 Drahtkamm-, Kalender-, Plastik- und Spiralbindung
Werkzeugausführung Standard, Hochleistungsstanzwerkzeug
Ausschaltbare Stanzstempel (QSA) Werkzeugart Standard: Ja
Werkzeugart Professionell: Optional
Sonderstanzwerkzeuge Werkzeugart Standard: Nein
Werkzeugart Professionell: Optional
Variabler Randabstand Werkzeugart Standard: Nein
Werkzeugart Professionell: Optional
Werkzeugwechsel 3 min
Maschinenmaße L x B x H 670 x 450 x 400 mm
Maschinengewicht 112 kg (2)
Maschinen-Verpackungsmaße L x B x H 900 x 670 x 680 mm
Maschinengewicht mit Verpackung 174 kg (2)
Stromanschluss 3/N/PE~400/230V 50Hz / 3,5kW
3/PE~200/115V 60Hz / 3,5kW

Technische Änderungen vorbehalten.

1 mm = 10 Blatt Papier, basierend auf einer Grammatur von 80 gr./m²

Die Leistungsangaben basieren auf einer Papiergrammatur von 80 gr./m² und sind abhängig von Produkt, Arbeitsumfeld und Bediener.

(1) Abhängig von Stanzwerkzeug und Stanzart. (2) Gewicht ohne Stanzwerkzeug.
